2BE系列水环式真空泵

2BE系列水环真空泵及压缩机,是我公司在多年科研成果和生产经验的基础上,结合国际同类产品先进技术,研制开发的高效节能产品,通常用于抽吸不含固体颗粒,不溶于水,无腐蚀性的气体,以便在密闭容器中形成真空和压力。通过改变结构材料,亦可用于抽吸腐蚀气体或以腐蚀液体做工作液。
没有此类产品
联系我们
介绍

2BE系列水环真空泵

用途及使用范围:

2BE系列水环真空泵及压缩机,是我公司在多年科研成果和生产经验的基础上,结合国际同类产品先进技术,研制开发的高效节能产品,通常用于抽吸不含固体颗粒,不溶于水,无腐蚀性的气体,以便在密闭容器中形成真空和压力。通过改变结构材料,亦可用于抽吸腐蚀气体或以腐蚀液体做工作液。广泛用于造纸、化工、石化、轻工、制药、食品、建材、电器、洗煤、选矿、化肥等行业。在煤炭行业尤其可抽放高度易燃易爆气体,如瓦斯、甲烷,可设计安装地面瓦斯抽放站,可配套移动瓦斯抽放系统。

结构及特点:

2BE系列水环真空泵及压缩机采用单级单作用的结构形式,具有结构简单、维修方便、运行可靠、高效节能的优点,并能适应排水量大,载荷冲击波等恶劣工况。我们对关键部件,如分配板,叶轮和泵轴进、行了系统优化设计,简化了结构,提高了性能,实现节能。采用焊接叶轮,叶片一次冲压、成型型线合理:轮毂全部加工,从根本上解决了动平衡问题。叶轮与泵轴采用热装过盈配合,性能可靠,运转平稳。叶轮焊接后,整体进行良好的热处理,叶片具有良好的韧性,使叶片的抗冲击,抗折弯能力得以根本保证,能适应载荷冲击波的恶劣工况。

2BEA系列水环式真空泵及压缩机性能参数表

型号

极限真空度

最大抽气速率
m3/h

转速
(传动方式)
r/min

电机功率
kW

配用电机
380V

工作液流量
m3/h

泵重
(整机)
kg

2BEA 102

33mbar
(-0.098MPa)

210
235
270
290

1450(直联)
1300(皮带)
1625(皮带)
1750(皮带)

5.0
5.8
6.8
8.0

Y132M-4
Y132M-4
Y132M-4
Y160M-4



300
320
320
350

2BEA 103

33mbar
(-0.098MPa)

300
340
385
412

1450(直联)
1300(皮带)
1625(皮带)
1750(皮带)

7.0
8.2
9.9
11.1

Y160M-4
Y160M-4
Y160L-4
Y160L-4



350
370
390
390

2BEA 153

33mbar
(-0.098MPa)

600
445
540
660
700

1450(直联)
1100(皮带)
1300(皮带)
1625(皮带)
1750(皮带)

18.5
15
18.5
22
30

Y180M-4
Y160L-4
Y180M-4
Y180L-4
Y200L-4



533
480
533
551
601

2BEA 202

33mbar
(-0.098MPa)

760
590
670
850
890
950

970(直联)
790(皮带)
880(皮带)
1100(皮带)
1170(皮带)
1300(皮带)

22
18.5
18.5
30
30
37

Y200L2-6
Y180M-4
Y180M-4
Y200L-4
Y200L-4
Y225S-4

0.7-2.1
0.57-1.7
0.63-1.9
0.77-2.3
0.83-2.5
0.9-2.7

875
850
850
940
945
995

2BEA 203

33mbar
(-0.098MPa)

1120
880
1000
1270
1320
1400

970(直联)
790(皮带)
880(皮带)
1100(皮带)
1170(皮带)
1300(皮带)

37
30
30
45
45
55

Y250M-6
Y200L-4
Y200L-4
Y225M-4
Y225M-4
Y250M-4

0.87-2.6
0.7-2.1
0.77-2.3
0.97-2.9
1.03-3.1
1.1-3.4

1065
995
995
1080
1085
1170

2BEA 252

33mbar
(-0.098MPa)

1700
1200
1500
1850
2000
2100

740(直联)
558(皮带)
660(皮带)
832(皮带)
885(皮带)
938(皮带)

45
30
37
55
75
75

Y280M-8
Y200L-4
Y225S-4
Y250M-4
Y280S-4
Y280S-4

1.47-4.4
1.1-3.3
1.3-3.9
1.63-4.9
1.73-5.2
1.8-5.5

1693
1460
1515
1645
1805
1805

2BEA 253

33mbar
(-0.098MPa)

2450
1750
2140
2560
2700
2870
3020

740(直联)
560(皮带)
660(皮带)
792(皮带)
833(皮带)
885(皮带)
938(皮带)

75
45
55
75
90
90
110

Y315M-8
Y225M-4
Y250M-4
Y280S-4
Y280M-4
Y280M-4
Y315S-4

1.73-5.2
1.3-3.9
1.53-4.6
1.62-5.0
1.93-5.8
2.06-6.2
2.2-6.5

2215
1695
1785
1945
2055
2060
2295

2BEA 303

33mbar
(-0.098MPa)

4000
3200
2500
2800
3100
3580
4000

740(直联)
590(直联)
466(皮带)
521(皮带)
583(皮带)
657(皮带)
743(皮带)

110
75
55
75
75
90
132

Y315L2-8
Y315L2-10
Y250M-4
Y280S-4
Y280S-4
Y280M-4
Y315M-4

3.4-10.1
2.6-7.6
2.1-6.1
2.2-6.4
2.3-6.8
2.9-8.5
3.2-9.5

3200
3200
2645
2805
2810
2925
3290

2BEA 353

33mbar
(-0.098MPa)

5300
3580
3700
4100
4620
5200
5850

590(直联)
390(皮带)
415(皮带)
464(皮带)
520(皮带)
585(皮带)
660(皮带)

160
75
90
110
132
160
185

Y355L2-10
Y280S-4
Y280M-4
Y315S-4
Y315M-4
Y315L1-4
Y315L2-4

4.3-12.5
2.7-7.9
3-8.9
3.4-10
3.6-10.6
3.8-11.2
4.8-14

4750
3560
3665
3905
4040
4100
4240

2BEA 355

160mbar
(-0.085MPa)

6200
4180
4600
4850
5450
5800
6100
6350

590(直联)
390(皮带)
435(皮带)
464(皮带)
520(皮带)
555(皮带)
585(皮带)
620(皮带)

160
90
110
110
132
132
160
185

Y355L2-10
Y280M-4
Y315S-4
Y315S-4
Y315M-4
Y315M-4
Y315L1-4
Y315L2-4



5000
3920
4150
4160
4290
4300
4350
4450

2BEA 403

33mbar
(-0.098MPa)

5160
5700
6470
7380
8100
8600

330(皮带)
372(皮带)
420(皮带)
472(皮带)
530(皮带)
565(皮带)

132
132
160
200
250
280

Y315M-4
Y315M-4
Y315L1-4
Y315L2-4
Y355M2-4
Y355L1-4



5860
5870
5950
6190
6630
6800



2BEC系列水环式真空泵及压缩机性能参数表

型号

极限真空度
(绝对压力)
mbar

最大抽气速率
m3/h

转速
(传动方式)
r/min

电机功率
kW

配用电机
380V

工作液流量

泵头重量
kg

2BEC 400

160

4850
5650
6250
6900
7470
8000
8600

340(皮带/减速机)390(皮带/减速机)
440(皮带/减速机)490(皮带/减速机)
530(皮带/减速机)570(皮带/减速机)
610(皮带/减速机)

110
110
132
160
185
200
220

Y315S-4
Y315S-4
Y315M1-4
Y315M2-4
Y315L-4
Y315L-4
YKK3553-4

4.2-9.4

3275

2BEC 420

160

6650
7650
8550
9400
10150
11600

340(皮带/减速机)390(皮带/减速机)
440(皮带/减速机)490(皮带/减速机)
530(皮带/减速机)610(皮带/减速机)

132
160
185
200
220
315

Y315M1-4
Y315M2-4
Y315L-4
Y355M2-4
YKK3554-4
YKK4003-4

5.8-12.8

3720

2BEC 500

160

8700
10150
11400
12700
13800
15500

260(皮带/减速机)300(皮带/减速机)
340(皮带/减速机)380(皮带/减速机)
420(皮带/减速机)470(皮带/减速机)

160
200
250
280
315
400

Y355M2-6
Y355M3-6
YKK4004-6
YKK4002-4
YKK4005-4
YKK4005-4

7.8-17.4

6110

2BEC 520

160

10700
12300
14000
15400
16800
18700

260(皮带/减速机)    300(皮带/减速机)

340(皮带/减速机)    380(皮带/减速机)

420(皮带/减速机)    470(皮带/减速机)

200
250
280
315
400
500

YKK4003-6
YKK4004-6
YKK4005-6
YKK4005-4
YKK4005-4
YKK4502-4

7.8-17.4

6740

2BEC 600

160

12700
14400
16000
17500
19000
21600

230(减速机)    260(减速机)
290(减速机)    320(减速机)
350(减速机)    400(减速机)

250
280
315
355
450
560





9100

2BEC 620

160

15600
17700
19500
21300
23200
26200

230(减速机)    260(减速机)
290(减速机)    320(减速机)
350(减速机)    400(减速机)

280
355
400
450
500
630





10700

注1:以上所选电机功率可在大多工况下工作。如排气口压力较高(0.02~0.05MPa),则应相应加大电机功率;如2BEA真空泵正常工作时轴功率较小,也可选用接近轴功率的电机功率,如此更为节能。

注2:水环真空泵的水温对其性能影响较大,而水环真空泵的性能曲线均为在15℃的水温条件下测得,因此在实际选用水环真空泵时应对水环真空泵的抽气速率进行修正。修正方法请参照下表:

水温对水环真空泵性能的影响

水温

吸入压力 mmHg

25

30

35

40

50

60

80

100

120

150

200

250

300

400

500

600

760

16

0.946

0.962

0.97

0.976

0.982

0.986

0.99

0.992

0.994

0.995

0.996

0.997

0.998

0.998

0.999

0.999

0.999

18

0.795

0.855

0.888

0.908

0.933

0.947

0.963

0.971

0.977

0.982

0.987

0.989

0.991

0.994

0.995

0.996

0.997

20

0.627

0.735

0.795

0.833

0.878

0.904

0.932

0.948

0.958

0.967

0.976

0.981

0.984

0.988

0.991

0.992

0.994

22

0.439

0.602

0.692

0.748

0.816

0.855

0.898

0.922

0.936

0.95

0.963

0.971

0.976

0.982

0.986

0.988

0.991

24

0.23

0.454

0.577

0.655

0.747

0.801

0.86

0.892

0.912

0.932

0.95

0.96

0.967

0.976

0.981

0.984

0.987

26

0

0.289

0.449

0.55

0.671

0.741

0.818

0.86

0.886

0.911

0.935

0.948

0.957

0.968

0.975

0.979

0.984

28

0.106

0.308

0.435

0.587

0.674

0.771

0.824

0.857

0.888

0.918

0.935

0.946

0.96

0.968

0.974

0.979

30

0.151

0.307

0.493

0.601

0.719

0.784

0.824

0.863

0.899

0.921

0.934

0.951

0.961

0.968

0.975

32

0.166

0.39

0.519

0.662

0.74

0.788

0.835

0.879

0.904

0.921

0.941

0.953

0.961

0.97

34

0.01

0.276

0.429

0.599

0.691

0.749

0.804

0.856

0.886

0.906

0.93

0.945

0.954

0.964

36

0.15

0.33

0.53

0.637

0.705

0.77

0.831

0.867

0.89

0.918

0.935

0.946

0.958

38

0.012

0.221

0.453

0.579

0.657

0.732

0.804

0.845

0.872

0.905

0.925

0.937

0.951

40

0.102

0.369

0.514

0.605

0.691

0.774

0.821

0.852

0.891

0.913

0.928

0.943

42

0.277

0.443

0.547

0.646

0.74

0.795

0.831

0.875

0.9

0.917

0.935

45

0.122

0.324

0.45

0.57

0.685

0.751

0.795

0.848

0.879

0.9

0.921

50

0.086

0.257

0.419

0.574

0.664

0.723

0.794

0.836

0.864

0.893



外形尺寸图:

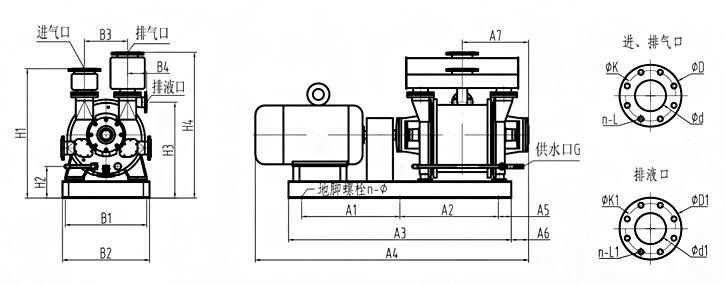

a) 2BEA102-253系列直联式水环真空泵外形尺寸图

型号

A1

A2

A3

A4

A5

A6

A7

B1

B2

B3

B4

H1

H2

2BEA102

654

0

1054

1303

200

135

337

280

325

210

40

610

183

2BEA103

800

0

1200

1458

200

135

372

280

325

210

40

610

183

2BEA153

913

0

1313

1570

200

159

425

410

460

250

50

720

220

2BEA202

1020

0

1421

1804

200

200

463

600

660

310

50

1015

302

2BEA203

1088

0

1653

2052

280

200

523

600

660

310

50

1015

302

2BEA252

1372

0

1772

2277

200

295

592

700

750

430

80

1210

312

2BEA253

1700

0

2100

2702

200

250

667

700

750

430

80

1210

312



型号

H3

H4

ΦD

Φd

ΦK

n-L

ΦD1

Φd1

ΦK1

n-L1

S

G

n-Φ

2BEA102

519

790

185

65

145

4-Φ18

0

0

0

0

2"

3/4"

4-M16

2BEA103

519

790

185

65

145

4-Φ18

0

0

0

0

2"

3/4"

4-M16

2BEA153

587

865

220

100

180

8-Φ18

0

0

0

0

2"

3/4"

4-M16

2BEA202

802

1160

250

125

210

8-Φ18

0

0

0

0

3"

1"

4-M24

2BEA203

802

1160

250

125

210

8-Φ18

0

0

0

0

3"

1"

4-M24

2BEA252

974

1425

285

150

240

8-Φ22

0

0

0

0

3"

1 1/4"

4-M18

2BEA253

974

1425

285

150

240

8-Φ22

0

0

0

0

3"

1 1/4"

4-M27

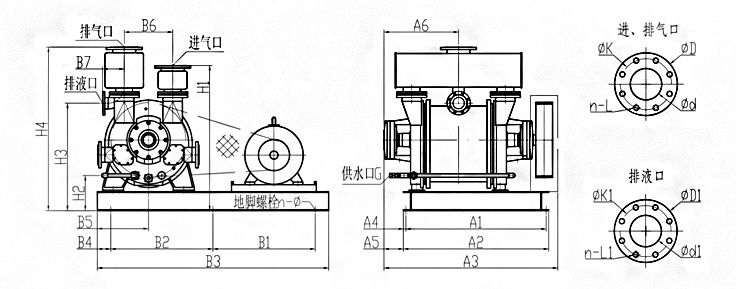

b) 2BEA303-353系列直联式水环真空泵外形尺寸图

型号

A1

A2

A3

A4

A5

A6

A7

B1

B2

B3

B4

H1

H2

2BEA303

1050

1050

2380

2918

140

183

708

870

930

460

205

1383

337

2BEA353

1185

1185

2670

3322

150

207

792

990

1060

570

246

1648

445



型号

H3

H4

ΦD

Φd

ΦK

n-L

ΦD1

Φd1

ΦK1

n-L1

S

G

n-Φ

2BEA303

1024

1558

340

200

295

8-Φ22

220

100

180

8-Φ18

0

1 1/4"

6-M24

2BEA353

1214

1856

395

250

350

12-Φ22

250

125

210

8-Φ18

0

1 1/4"

6-M24

c) 2BEA202-253系列皮带传动式水环真空泵外形尺寸图

型号

A1

A2

A3

A4

A5

A6

B1

B2

B3

B4

B5

B6

B7

H1

2BEA202

730

780

1002

25

165

463

580

580

1400

120

290

310

50

995

2BEA203

850

900

1122

25

165

523

580

580

1400

120

290

310

50

995

2BEA252

950

1010

1227

30

217

592

750

750

1850

175

383

430

80

1234

2BEA253

1100

1160

1435

30

217

667

750

750

1845

170

383

430

80

1234





型号

H2

H3

H4

ΦD

Φd

ΦK

n-L

ΦD1

Φd1

ΦK1

n-L1

S

G

n-Φ

2BEA202

282

782

1138

250

125

210

8-Φ18

0

0

0

0

3"

1"

6-M24

2BEA203

282

782

1138

250

125

210

8-Φ18

0

0

0

0

3"

1"

6-M24

2BEA252

328

990

1439

285

150

240

8-Φ22

0

0

0

0

3"

1 1/4"

6-M24

2BEA253

328

990

1439

285

150

240

8-Φ22

0

0

0

0

3"

1 1/4"

6-M24

d) 2BEA303-2BEC520系列皮带传动式水环真空泵外形尺寸图



型号

A1

A2

A3

A4

A5

A6

B1

B2

B3

B4

B5

B6

B7

H1

2BEA303

1332

1378

1650

23

185

708

970

970

2195

128

485

460

205

1379

2BEA353

1452

1512

1825

30

207

792

1000

1000

2500

200

550

570

246

1614

2BEA355

1592

1652

1965

30

207

862

1000

1000

2500

200

550

570

246

1614

2BEA403

1825

1895

2092

35

197

903

1200

1200

2788

213

600

670

285

1970

2BEC400

1700

1770

2196

35

233

940

1200

1200

2760

180

568

600

318

1865

2BEC420

1989

2059

2485

35

233

1084

1200

1200

2760

180

568

600

318

1865

2BEC500

2387

2467

2654

40

187

1144

1175

1175

3130

320

720

770

365

2270

2BEC520

2637

2717

2904

40

187

1269

1175

1175

3130

320

720

770

365

2270



型号

H2

H3

H4

ΦD

Φd

ΦK

n-L

ΦD1

Φd1

ΦK1

n-L1

S

G

n-Φ

2BEA303

333

1020

1554

340

200

295

8-Φ22

220

100

180

8-Φ18

0

1 1/4"

6-M24

2BEA353

411

1180

1822

395

250

350

12-Φ22

250

125

210

8-Φ18

0

1 1/4"

6-M24

2BEA355

411

1180

1822

395

250

350

12-Φ22

250

125

210

8-Φ18

0

1 1/4"

6-M24

2BEA403

476

1416

2161

445

300

400

12-Φ22

285

150

240

8-Φ22

0

2"

6-M24

2BEC400

505

1345

2134

460

300

410

12-Φ26

285

150

240

8-Φ22

0

2"

6-M30

2BEC420

505

1345

2134

460

300

410

12-Φ26

285

150

240

8-Φ22

0

2"

6-M30

2BEC500

527

1558

2485

505

350

460

16-Φ22

340

200

295

8-Φ22

0

DN65

6-M30

2BEC520

527

1558

2485

505

350

460

16-Φ22

340

200

295

8-Φ22

0

DN65

6-M30



未找到相应参数组,请于后台属性模板中添加
暂未实现,敬请期待
暂未实现,敬请期待
下一篇

联系热线电话

400-600-9683 0533-3981100

手机网站
扫一扫,关注手机网站
